| MOXA
C320Turbo Multiport Controller
弹性扩充的I/O
串口通信解决方案 |
简介 |
 C320Turbo中文使用手册
C320Turbo/PCI中文使用手册 |
| |
MOXA
C320Turbo系列智能型多串口卡是多用户控制的理想选择，其设计非常灵活，用户可依据自己的需要，弹性使用8个串口甚至扩充到128个串口。此外，
用户可以根据不同需要选择控制卡(PCI or ISA), 连接盒 (rackmount or
desktop), 接头形式 (RJ45 or DB25),和COM 口界面 (RS-232
or RS-422).这些选择都有可能集中在一个系统中. 另外, 配合高速的 I/O电缆线来连接卡片和连接盒,
即使连接盒移至 100 米远处，仍能正常地工作。不但免于远程布线的麻烦，还为您节省了许多布线费用（只需一条电缆线即可）。
|
 |
特点 |
| |
- 每卡提供8 至 32 个串口 (每系统最多 4
片卡, 128 个串口)
- 双 RISC-based 处理器架构，大幅提升
I/O 数据传输的效能
- 可由外接盒显示面板上监看每一串口的工作状态
- 弹性应用的连接方式： 19-inch 机架式或桌上型可选
- PCI 或 ISA 总线可选
- 100-m 之外仍能有效地控制RS-232设备，不需要加装中继线
- 与 Windows COM 和 UNIX tty
兼容
- 支持众多常见的作业系统
|
 |
| |
|
|

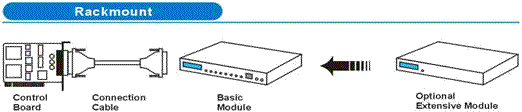

机架型构件一览表

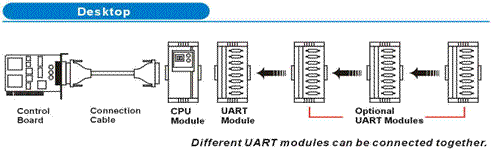

桌上型构件一览表
效益 |
| |
- 充分满足系统未来扩充需要，保障投资
- 大量内建缓冲，高性能的通信质量
- 多样化的总线选择，接头形式，串口界面和连接模式，布线高度弹性化
|
应用 |
| |
- 工业自动化
- 远程数据撷取
- 网络控制管理
- 电信通讯
- Internet/Intranet 服务器
- RAS (远程访问服务)
|
规格
控制卡
| 最大传口数 |
每片卡32个
(每个系统最多 4 片卡, 128个串口) |
| 总线界面
|
PCI
(Spec. 2.1) 或ISA |
| 处理器 |
TMS320BC52
RISC processor |
| 内存 |
512
KB |
| IRQ
|
2,
3, 4, 5, 7, 10, 11, 12, 15 |
| 电源环境
|
C320Turbo/PCI:
0.44A (+5V); C320Turbo: 0.84A (+5V) |
| 工作温度 |
0
~ 55°C |
支持操作系统
| C320Turbo/PC |
Windows
2000, Windows NT, Windows 95/98/ME,
DOS, AT&T UNIX SVR4.2, MITUX SVR4.2, Unix
Ware SVR4.2, Unix Ware7 SVR5, SCO Open Server,
SCO UNIX, SCO XENIX, Linux 2.0.x (Intel x86),
Linux 2.0.x (Alpha), Linux 2.2.x (Intel x86),
Linux 2.2.x (Alpha), QNX |
| C320Turbo
|
Windows
2000, Windows NT, Windows 95/98/ME,
Windows 3.x, DOS, AT&T UNIX SVR4.2, MITUX
SVR4.2, Unix Ware SVR4.2, Unix Ware7 SVR5, SCO
Open Server, SCO UNIX, SCO XENIX, SunSoft Solarisx86
2.X, Linux 2.0.x (Intel x86), Linux 2.0.x (Alpha),
Linux 2.2.x (Intel x86), Linux 2.2.x (Alpha),
QNX, OS/2 |
基本模块 (机架型)
| 串口界面
|
8/16
RS-232 (RJ45) |
| 速率 |
50
bps – 460.8 Kbps |
| 信号 |
TxD,
RxD, RTS, CTS, DTR, DSR, DCD, GND |
| 处理器 |
TMS320BC52
RISC processor |
| I/O
控制器 |
16C550C
or compatible, each with 16 byte Tx/Rx FIFO |
| LED
显示装置 |
COM
具备 LED显示，可诊断串口使用状态 |
扩展模块 (机架型)
| 串口界面 |
8/16
RS-232 (RJ45) |
| 速率 |
50
bps – 460.8 Kbps |
| 信号 |
TxD,
RxD, RTS, CTS, DTR, DSR, DCD, GND |
| I/O
控制器 |
16C550C
or compatible, each with 16 byte Tx/Rx FIFO |
CPU 模块 (桌上型)
| 处理器 |
TMS320BC52
RISC processor |
| LED
显示装置 |
COM
口具备 LED显示，可诊断串口使用状态 |
桌上型 模块 (桌上型)
| 串口界面 |
8
RS-232 or RS-422 |
| 信号 |
RS-232:
TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND RS-422:
TxD+/-, RxD+/-, RTS+/-, CTS+/-, GND |
浪涌保护
(可选) |
C32071T:
25 KV ESD, 2 KV EFT |
光电隔离
(可选) |
C32065T:
2 KV |
订购信息
基本配件
| C32010T/PCI |
PCI 总线控制卡
包含MOXA
PComm Lite 串口通信开发工具软件和各种驱动程序的光盘
用户手册 |
| C32010T |
ISA 总线控制卡
包含 MOXA
PComm Lite 串口通信开发工具软件和各种驱动程序的光盘
用户手册 |
| C32020T |
DB25 转 DB25 的连接线 (2 m) |
机架型连接盒
| 基本模块
(每快 C32010T/PCI 或 C32010T 必选) |
| C32080T |
8
个 RS-232 串口模块, RJ45 接头, 附机架固件 |
| C32081T |
16
的RS-232串口模块, RJ45 接头, 附机架固件 |
| 扩展模块
(选配, 包括基本和扩展模块，一片卡最多可接32个串口 ) |
| C32082T |
8
个 RS-232 串口模块, RJ45 接头, DB37 电缆县和附机架固件 |
| C32083T |
16
个 RS-232 串口模块, RJ45 接头, DB37电缆线 和附机架固件 |
桌上型连接模块
| CPU 模块 (必选) |
| C32030T |
CPU模块 |
| UART 模块 (至少选一种) |
| C32045T |
8
个 RS-232 串口， DB25 孔盒扩充模块 |
| C32047T |
8
个 RS-232 串口， DB25 针盒扩充模块 |
| C32061T |
8
个 RS-422 串口， DB25 孔盒扩充模块 |
| C32065T |
8
个 RS-422 串口， DB25 孔盒扩充模块，带光电隔离 |
| C32071T |
8
个 RS-232 串口， DB25 孔盒扩充模块，带浪涌保护 |
选购配件
| C32050T |
长距离用电缆线组，适用于连接盒与主机距离超过2米时使用，包括一个自适应
90 ~ 240V AC的电源接头，以及一条具有 10 个数据信号的连接线. |
| CN20030 |
150 cm RJ45
转孔式 DB25 RS-232 (DCE) 电缆线 |
| CN20040 |
150 cm RJ45
转针式 DB25 RS-232 (DTE) 电缆线 |
|
|
